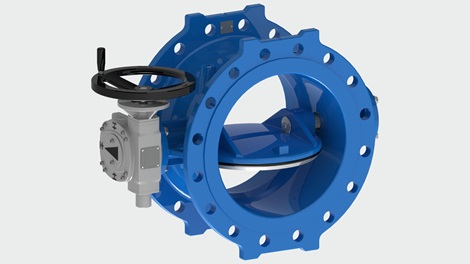

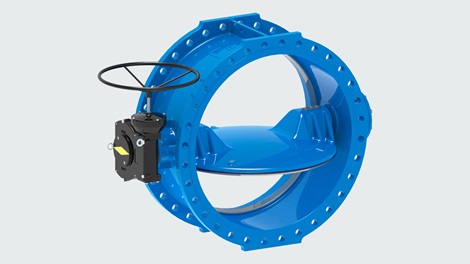

Kaksoiseksentriset läppäventtiilit
Toimitamme DN200-2800-koon kaksoiseksentrisiä läppäventtiilejä, joiden suunnittelussa on painotettu kestävyyttä. Kallistettu ja tukevasti kiinnitetty läppä, optimoitu tiivisteen muotoilu ja korroosiosuojattu akseli ja päätyalueet ovat ominaisuuksia, jotka kaikki ylittävät markkinoiden tyypilliset vaihtoehtoiset ratkaisut.
Pitempi käyttöikä kallistetun läpän ansiosta
Läpän jännite vapautuu jo muutaman asteen avautumisen jälkeen, mikä minimoi läpän tiivisteen kulumista. Muotoilu myös minimoi tiivisteen puristumisen, mikä auttaa pitämään käyttömomentit matalina.
Turvallinen läpän ja akselin liitäntä
Läppä ja akseli on liitetty toisiinsa ohjausuran ja kiilan avulla. Läppä on kiinnitetty kahdella lukitusruuvilla virtausnopeuden ja kiilan ja ohjausuran välttämättömän välyksen takia muodostuvan lepatuksen estämiseksi. Suurikokoisten venttiilien tapauksessa läppä on kiinnitetty kahden ruostumattomasta teräksestä valmistetun ohjaintapin avulla, kiilan ja ohjausuran toimiessa varmistuksena.
Kahden pesän mallit
Sisäänrakennettu pesä koostuu koneistetusta pallografiittivaluraudasta valmistetusta ja epoksipinnoitetusta pesästä, joka on integroitu runkoon. Ruostumattomasta teräksestä valmistettu pesä on varustettu vaihdettavalla ruostumattomasta teräksestä valmistetulla ja O-renkaalla tiivistetyllä pesärenkaalla pesärenkaan alla muutoin ilmenevien vuotojen estämiseksi.
Optimaalista suorituskykyä varten muotoiltu läppätiiviste
Läppätiiviste on muotoiltu kiinnityksen asemoimiseksi oikeaan asentoon, mikä takaa erittäin luotettavan toiminnan. Erinomaisen laadukas kumimateriaali mahdollistaa kumin määrän vähentämisen, mikä taas pienentää sulkumomenttia. EPDM-tiivisteellä on DVGW-, KIWA- ja WRAS-hyväksynnät.
Akselin rakenteen ominaisuudet
Akselin tiiviste on vaihdettavissa paineen alaisena helpon huollettavuuden mahdollistamiseksi. EPDM-tiivisteet turvaavat tiiviyden sisä- ja ulkopuolella ja NBR-tiivisteet suojaavat ulkoapäin uhkaavilta epäpuhtauksilta ja nesteiltä.
Läppäventtiilit on varustettu lukituslaitteella, joka mahdollistaa venttiilin lukitsemisen joko auki tai kiinni, mikäli vaihdelaatikon vaihto tulee tarpeelliseksi.
Matalakitkaiset PTFE-laakerit takaavat pienen käyttömomentin ja suojatut akselin päät varmistavat kestävyyden, koska ympäristölle paljaita pallografiittivalurautapintoja ei ole.
Kaksisuuntainen ja ohut malli
Venttiilit ovat kaksisuuntaisia, vaikka venttiileissä DN700-koosta ylöspäin onkin nuolimerkintä ilmaisemassa preferoitua virtaussuuntaa. Venttiilien paino on minimoitu käsittelyn helpottamiseksi ja ympäristökuormituksen vähentämiseksi.
Runsaasti toimilaitevaihtoehtoja
Tarjoamme kaiken tyyppisiä toimilaitteita. Vakiovaihtoehtoja ovat IP67-suojausluokitetut vaihdelaatikot käsipyörällä maanpäällisiin asennuksiin, IP68-suojausluokitetut vaihdelaatikot maanalaisiin asennuksiin ja ISO-tulolla varustetut vaihdelaatikot sähköisiä toimilaitteita hyödyntäviin asennuksiin. Lisäksi tarjoamme karanjatkoja, adaptereita ja käsipyöriä.

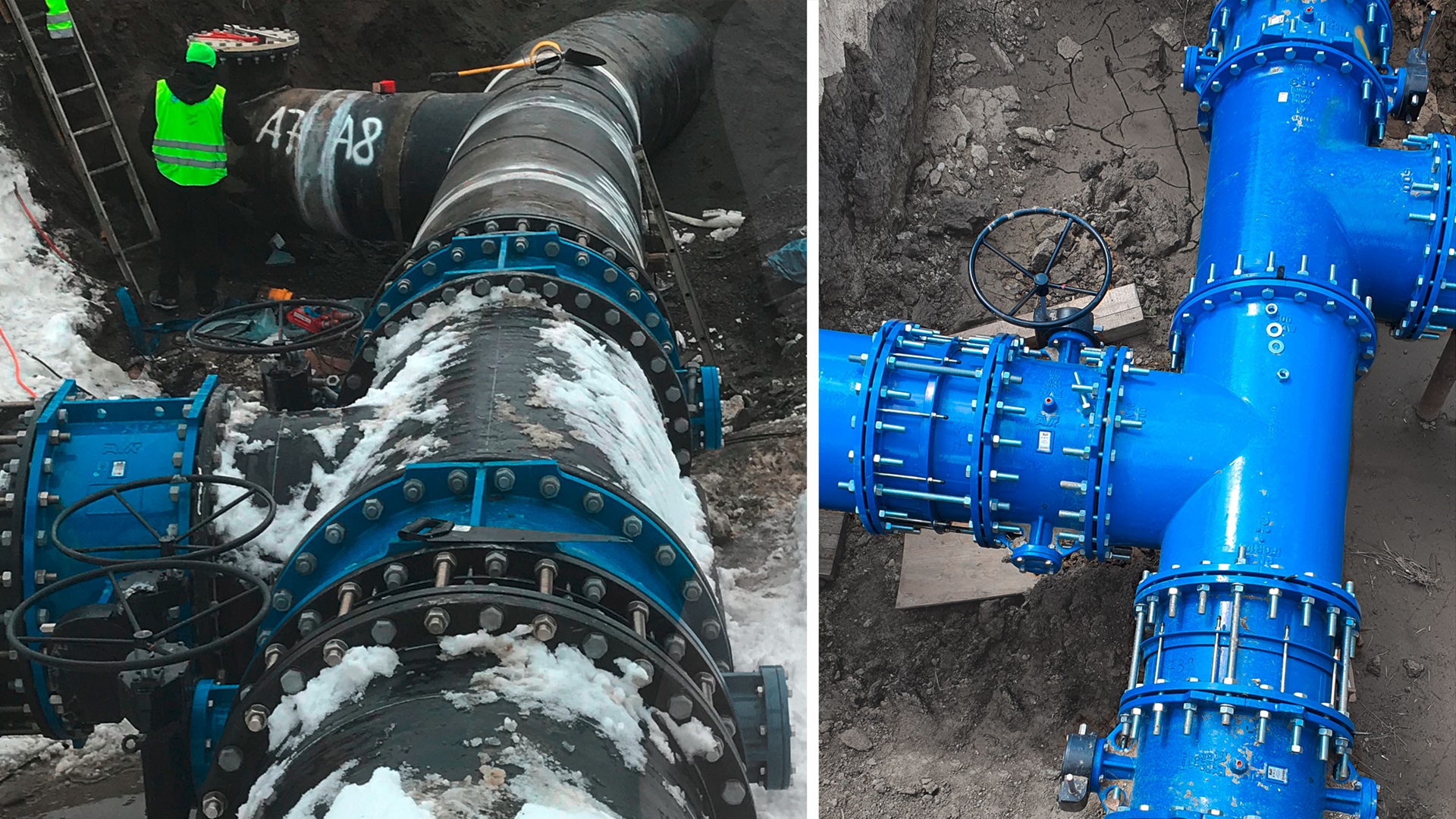

Sovellukset
Kaksoiseksentriset läppäventtiilimme soveltuvat hyvin vedensyöttösovelluksiin. Niitä on saatavissa kokoluokissa PN10, PN16 ja PN25.
Tuotehyväksynnät
Kaksoiseksentrisillä läppäventtiileillä on seuraavat hyväksynnät
- DVGW: DN200 - 1200
- KIWA: DN200 - 600
- WRAS: DN700 - 1200
Suuremmissa kokovaihtoehdoissa kaikilla komponenteilla on hyväksynnät.
